1. 氮化镓材料与外延片概述

氮化镓（GaN）外延片是现代半导体科技中的核心材料之一，在高性能光电与功率器件领域发挥着不可替代的作用。以下从材料的基础性质到外延片的定义与发展进行系统分析。





1.1 氮化镓材料的基本性质

1.1.1 晶体结构

氮化镓是一种III-V族化合物半导体，晶体结构主要有两种形式：



六方纤锌矿结构（Wurtzite Structure）：

• 具有六角晶系特征，晶格常数 a ≈ 3.19 Å，c ≈ 5.19 Å。

• 该结构热力学稳定性更高，是氮化镓器件制造中最常采用的晶体形式。其极性轴方向（c轴）与电荷分布的非对称性使得材料具备自发极化和压电极化效应，在高频和高功率电子器件中表现出独特优势。



立方闪锌矿结构（Zinc Blende Structure）：

• 晶格常数 a ≈ 4.5 Å，属于等轴晶系，热力学稳定性不如纤锌矿结构，但在某些外延生长条件下（如低温或特定基底）可能会出现。

这两种晶体结构决定了GaN材料在电子迁移率、热导率、光学性能等方面的表现，并直接影响其外延生长和应用性能。



1.1.2 电学、光学和热学特性

1. 电学特性：

   • 宽禁带宽度（3.4 eV）：支持高温、高压和高频工作条件，远超硅（1.1 eV）和砷化镓（1.43 eV）。

   • 高击穿电场（3.3 MV/cm）：是硅的10倍以上，可在高功率应用中显著降低能量损耗。

   • 高电子漂移速率（2.5×10⁷ cm/s）：在高频条件下具备极低延迟。

2. 光学特性：

   • 禁带宽度落在紫外到蓝光区域，使其成为高效蓝光LED、紫外LED和激光器的理想材料。

   • 光吸收边缘陡峭，表明其优异的光学纯度。

3. 热学特性：

   • 热导率高达130 W/(m·K)，可有效消散工作器件中的热量。

   • 稳定的热性能赋予其在高功率、高密度集成器件中的优势。

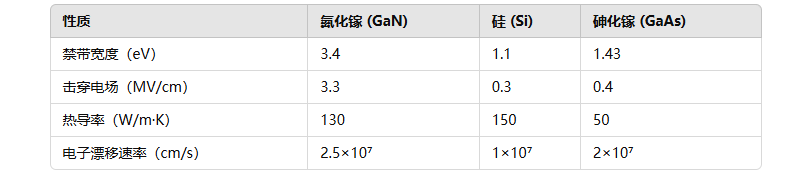

1.1.3 与传统半导体材料的对比



1.2 外延片的定义与重要性

1.2.1 外延生长技术概念

外延生长（Epitaxy）是一种通过气相或液相沉积方法在基底表面生长晶体薄膜的技术，要求薄膜晶体结构与基底晶体结构高度匹配。氮化镓外延片由基底和外延薄膜两部分组成，其中基底提供晶格模板和机械支撑，外延薄膜决定最终器件性能。



1.2.2 氮化镓外延片的应用地位

1. 光电器件：

   • LED（发光二极管）：GaN外延片是蓝光LED的关键材料，支持高亮度和高效率的发光性能。

   • 激光二极管：短波长激光器（如紫外激光器）依赖高质量GaN外延片以实现高功率和高稳定性。

2. 电子器件：

   • 高电子迁移率晶体管（HEMT）：GaN外延片提供高迁移率通道，是5G基站、毫米波雷达核心器件。

   • 功率器件：GaN功率开关在新能源汽车、智能电网中实现高效能量传输。



1.3 外延片与基底的关系

1.3.1 基底材料的重要性

氮化镓外延片的质量严重依赖于基底材料的性质，包括晶格匹配度、热膨胀系数匹配以及表面光滑度。目前常用基底材料有蓝宝石、碳化硅和硅。



1.3.2 晶格匹配与热膨胀匹配

• 晶格匹配：氮化镓与蓝宝石基底的晶格失配率为16%，容易引发高密度位错，而碳化硅基底的失配率仅为3%，有助于降低位错密度。

• 热膨胀匹配：不同的热膨胀系数在器件冷却过程中引起热应力，可能导致薄膜开裂，硅基GaN外延片尤其显著。





2. 氮化镓外延片的制备技术

外延生长技术是氮化镓外延片制备的核心，直接决定薄膜的晶体质量和器件性能。



2.1 外延技术概述

1. 分子束外延（MBE）

   • 特点：高真空、单原子层控制，适合研究用高精度薄膜。

   • 局限：生长速率慢、设备成本高，不适合工业规模生产。

2. 金属有机化学气相沉积（MOCVD）

   • 特点：通过金属有机化合物和氨气反应生长薄膜，生长速率快、适合大规模生产。

   • 应用：广泛用于蓝光LED和功率器件的外延片制备。

3. 液相外延（LPE）

   • 特点：熔融态源材料在基底上冷却结晶，成本低但晶体质量较差。

   • 局限：多用于实验室探索阶段。

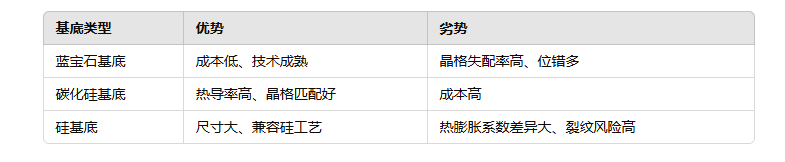

2.2 基底材料的选择与优化



2.3 外延片的质量控制技术

1. 缺陷密度控制：采用多层缓冲结构、优化生长条件（如V/III比、温度）降低位错密度。

2. 表面粗糙度与均匀性优化：实时监控外延生长过程，通过改进气体流量和反应参数实现更高的均匀性。





3. 氮化镓外延片的性能与表征

氮化镓外延片的性能直接影响其在光电器件和电子器件中的应用效果，因此，对其性能进行全面表征至关重要。从晶体质量到电学、光学及热学性能的精细测量和评估，不仅为材料研发提供科学依据，也为器件制造提供技术参考。



3.1 晶体质量表征

3.1.1 X射线衍射（XRD）

XRD是一种非破坏性表征技术，用于分析GaN外延层的晶格常数、取向和应变状态：

• 晶格常数测定：通过高分辨率XRD精确测量晶格常数，判断外延层是否具有理想的晶体结构。

• 应力分析：通过XRD衍射峰的位移和半高宽变化，可以定量评估薄膜的残余应力以及应变分布。

• 位错密度评估：衍射峰的宽度和对称性直接反映了晶体缺陷的分布和数量。



3.1.2 透射电子显微镜（TEM）

TEM能够直接观察GaN外延层中的晶体缺陷，如位错、堆垛层错和晶界：

• 高分辨观察：在原子尺度上观察晶体排列，为位错形成机制提供直接证据。

• 晶界缺陷分析：揭示晶体生长中的界面问题，为工艺优化提供依据。



3.2 电学性能表征

3.2.1 霍尔效应测试

霍尔效应测试是表征GaN外延片电学性能的主要方法：

• 电子迁移率：通过测量载流子浓度和电导率，计算外延层中电子的迁移率，迁移率越高，器件的开关速度越快。

• 载流子浓度：通过霍尔系数分析自由载流子密度，直接反映外延层的掺杂水平和均匀性。



3.2.2 电导率与击穿电场测试

• 电导率测量：采用四探针测试法评估材料导电能力，电导率的高低直接决定了器件的功耗性能。

• 击穿电场测试：通过施加逐渐增大的电场测量材料的耐压能力，评估GaN外延层在高功率应用中的可靠性。



3.3 光学性能表征

3.3.1 光致发光（PL）分析

PL测试是一种快速、非破坏性方法，用于评估GaN外延层的光学质量：

• 发光效率：通过检测不同波长下的发光强度，判断薄膜的光学纯度。

• 缺陷能级分析：GaN中的点缺陷（如氮空位、镓空位）通常会引入非辐射复合中心，降低发光效率，通过PL可以捕捉这些缺陷能级。



3.3.2 吸收光谱分析

• 带隙宽度测量：通过吸收边分析禁带宽度，评估外延层的晶体完整性和掺杂浓度。

• 光吸收系数：揭示外延层光学损耗情况，为光电器件设计提供基础数据。



3.4 热学性能测试

3.4.1 热导率测量

GaN外延片的热导率测试主要采用激光瞬态热反射法或时间域热反射法（TDTR）：

• 热导率的重要性：热导率直接决定了外延片在高功率器件中的散热能力，过低的热导率会导致器件过热，降低性能甚至导致失效。



3.4.2 热膨胀系数分析

GaN与基底材料的热膨胀系数差异对外延片的应力与裂纹形成有重要影响：

• 应力分布研究：通过高温XRD或拉曼光谱检测热应力的变化。

• 器件可靠性评估：避免在高温循环中因膨胀不匹配引起的机械破坏。





4. 氮化镓外延片的应用领域

随着氮化镓外延技术的不断成熟，其应用范围正快速扩展，从传统的光电子器件到前沿的射频与功率器件领域，GaN外延片正在推动多个行业的技术革命。



4.1 光电子器件

4.1.1 蓝光LED

氮化镓外延片在蓝光LED中的地位毋庸置疑：

• 技术突破：基于高质量GaN外延片的蓝光LED已经实现了高效率和长寿命的量产。

• 产业化进展：GaN LED广泛应用于照明、显示和汽车灯光，市场需求持续增长。



4.1.2 激光二极管（LD）

GaN外延片是短波长激光二极管的核心材料：

• 短波长特性：GaN外延层支持从紫外到蓝光波段的激光发射。

• 应用场景：激光存储、精密加工和医疗成像等领域对GaN LD提出了更高的质量要求。



4.2 高频与高功率电子器件

4.2.1 高电子迁移率晶体管（HEMT）

• 5G通信中的角色：基于GaN外延片的HEMT器件凭借高频和高功率特性，成为5G基站的核心元件。

• 雷达与射频应用：在毫米波雷达和国防电子中，GaN HEMT凭借其宽频带和高功率密度表现出显著优势。



4.2.2 功率开关器件

• 新能源汽车：GaN功率器件在电机驱动和DC-DC转换中显著降低能量损耗。

• 智能电网：基于GaN的高压功率器件提升了电力系统的传输效率和稳定性。



4.3 紫外光源与探测器

4.3.1 紫外发光二极管（UV-LED）

• 高效率紫外光源：基于GaN外延片的UV-LED广泛应用于杀菌消毒和水处理领域。

• 环保与低能耗：相比传统汞灯，UV-LED具有更高效率和更低能耗。



4.3.2 紫外探测器

• 高灵敏度探测：GaN外延片支持高性能紫外探测器，用于环境监测、国防预警和天文观测等场景。

• 宽波段覆盖：从深紫外到近紫外的响应范围使GaN探测器具备多功能性。
