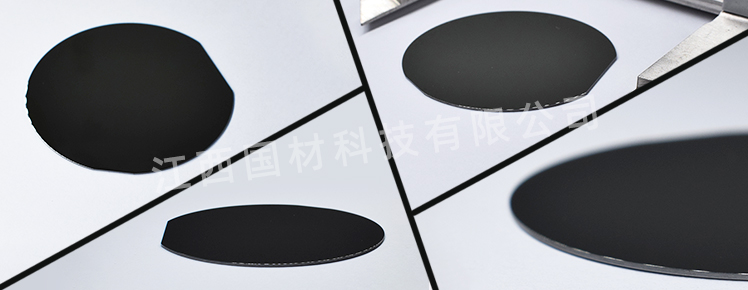

锑化铟基片，作为一种半导体材料的基础组成部分，因其在高科技领域中的广泛应用而显得尤为重要。它们不仅是制造红外探测器和高速电子器件的关键材料，还在科学研究和工业应用中扮演着重要角色。









锑化铟基片的基本特性



物理特性



• 密度

锑化铟基片具有特定的密度，这对于其机械处理和应用至关重要。适中的密度使得锑化铟基片在制造过程中既有足够的结构稳定性，又不会过于笨重。

• 熔点

锑化铟的熔点较低，大约在527℃。这一特性使得在半导体器件的生产过程中，锑化铟基片能够在较低的温度下进行加工，从而降低能耗并减少材料的热应力。

• 晶体结构

锑化铟基片具有面心立方晶系的晶体结构。这种结构赋予了它优异的物理性质，如高电子迁移率，是制造高性能半导体器件的关键因素。



化学特性



• 化学稳定性

锑化铟在大多数环境条件下表现出良好的化学稳定性。这一特性意味着它在制造和使用过程中不易与其他物质发生不期望的化学反应，保证了半导体器件的可靠性和持久性。

• 反应性

尽管在常温下稳定，但在高温下或者在特定化学环境中，锑化铟可能会与某些物质发生反应。因此，在处理和储存锑化铟基片时需要注意避免接触潜在的反应物质。



电子特性



• 电子迁移率

锑化铟基片的电子迁移率非常高，这使其成为制造高速电子器件的理想材料。高电子迁移率意味着电子可以在材料内快速移动，提高了器件的响应速度和效率。

• 能带结构

锑化铟的能带结构特别适合红外探测和光伏应用。其窄能隙特性使得锑化铟基片能够有效地吸收并转换红外光谱范围内的光能，从而在这些领域表现出色。







锑化铟基片的制备过程



原料选择与准备



原料质量：

选择高纯度的锑（Sb）和铟（In）作为起始材料。纯度级别通常在99.999%以上，以确保最终基片的高质量。

预处理：

原料在使用前经过仔细的清洁和预处理步骤，以去除可能的杂质和外来颗粒，保证后续生长过程的纯净度。



熔炼与晶体生长技术



熔炼过程：

原料在控制的环境下被融化，通常在惰性气体或真空环境中进行，以防止材料氧化。

晶体生长：

使用布里奇曼或区熔法等晶体生长技术。这些方法能够控制晶体生长速率和方向，确保获得高质量的单晶锑化铟。

温度控制：

在整个晶体生长过程中，严格控制温度梯度和冷却速率，以避免晶体缺陷的形成。



切割与抛光



切割：

生长完毕的锑化铟单晶被精确切割成所需尺寸的基片。切割过程需要精确控制，以减少材料的损耗和损伤。

抛光：

切割后的基片表面通过机械和化学抛光过程进行平滑处理，以达到所需的表面粗糙度和光洁度。这一步骤对提高基片的电子特性和降低表面缺陷至关重要。

检验：

完成的基片经过一系列的质量检验，包括晶体结构、杂质含量和表面质量的检测，以确保符合应用标准。







锑化铟基片在半导体工业中的应用



红外探测器的制造



关键材料：

锑化铟基片由于其出色的红外光谱响应特性，被广泛用作制造红外探测器的关键材料。

探测器性能：

在军事侦察、天文观测、医疗成像等领域，锑化铟基片制成的红外探测器能够提供高灵敏度和宽动态范围的性能。

技术优势：

相较于其他半导体材料，锑化铟基片在远红外波段具有更高的探测效率，使得探测器能够捕捉到更微弱的红外信号。



高速电子器件的关键组成



器件应用：

在高速电子器件，如高频率振荡器和快速开关器件中，锑化铟基片因其高电子迁移率而被选用。

提升性能：

使用锑化铟基片可显著提高器件的速度和效率，这在通信技术和高速数据处理领域尤为重要。

竞争优势：

相比传统的硅或砷化镓基片，锑化铟在某些应用中提供了更优的性能指标，尤其在高频高速领域。



其他潜在应用领域



量子计算：

锑化铟基片在量子计算领域的研究中展现出潜力，尤其是在开发新型量子比特方面。

光伏技术：

在太阳能电池的研发中，锑化铟基片的窄能隙特性被探索用于提高光电转换效率。

未来发展：

随着技术的发展，锑化铟基片在更广泛的半导体应用领域中的潜力被逐渐发掘，包括新型传感器和能源技术。







锑化铟基片的性能优化



提高晶体质量的方法



• 优化生长条件

精确控制晶体生长过程中的温度、压力和冷却速率，以减少晶体缺陷和提高晶格结构的完整性。

使用先进的晶体生长技术，如改进的布里奇曼方法，以获得更高质量的单晶材料。

• 纯化处理

在生长前后进行纯化处理，去除杂质和不纯物质，以提高晶体的纯度和一致性。

• 应用先进的分析技术

利用X射线衍射、电子显微镜等技术，定期检测晶体质量，及时调整生长参数。



表面处理技术



• 化学机械抛光

对锑化铟基片进行精密的化学机械抛光，以减少表面粗糙度和消除微观裂纹。

这一步骤对提高半导体器件的性能至关重要，尤其是在需要高质量表面的应用中。

• 表面清洁

在处理前后对基片进行彻底的表面清洁，以去除可能的污染物和残留物。

• 表面钝化处理

对锑化铟基片进行表面钝化处理，以减少表面态密度，改善电子特性。



控制杂质和缺陷



• 严格的原料筛选

使用高纯度的原料，减少晶体生长过程中杂质的引入。

• 杂质控制技术

采用先进的杂质控制技术，如区熔法，来减少晶体中的杂质含量。

• 缺陷检测与管理

利用各种检测技术，如光学显微镜和扫描电镜，监测和识别晶体中的缺陷，及时调整生长参数或进行后处理。
