超越传统材料,锑化铟靶材如何引领科技革新?深入了解其竞争优势

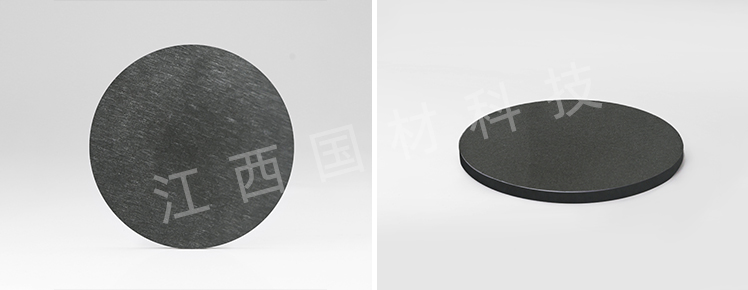

锑化铟靶材是一种在半导体制造中广泛使用的靶材。它由锑和铟两种元素通过化学反应形成,具有独特的物理和化学性质,使其在薄膜制备领域具有广泛的应用。此外,锑化铟靶材的制备工艺也相对成熟,可以通过物理或化学气相沉积(PVD或CVD)技术在衬底上形成薄膜。这使得锑化铟靶材在实际应用中具有很高的可行性和经济效益。

锑化铟靶材的基本特性
物理特性: 锑化铟是一种具有较窄能隙的半导体材料。它具备优异的电子迁移率和较高的光电敏感性,使其在光电子器件中表现出色。此外,它的低熔点(约527℃)也为薄膜制备提供了方便。
化学特性: 化学上,锑化铟表现出良好的稳定性。它在常温下对大多数化学物质不活泼,但在高温或极端条件下可与强氧化剂反应。这种稳定性是它在高温薄膜制备过程中能够保持性质的关键。
锑化铟靶材的制备过程
原料选择与准备
制备高品质的锑化铟靶材首先从选择优质原料开始。精选的高纯度锑(Sb)和铟(In)作为基本原材料,其纯度通常需要达到99.999%(5N)或更高。在选择原料时,需要严格控制杂质含量,特别是对那些可能影响锑化铟靶材电子特性的杂质如铅、铜和铁等。
制备方法概述
- 熔炼过程
首先将精选的锑和铟按照一定比例放入熔炼炉中。
在真空或惰性气体氛围中加热,以防止材料氧化。
保持适宜的温度来确保两种金属充分混合均匀,形成合金。
- 合金化处理
将混合熔融的锑和铟冷却,形成合金。
在合金化过程中可能会采用快速凝固技术,以防止大晶粒的形成,保证材料的均匀性和纯净度。
- 热处理与退火
热处理过程旨在优化锑化铟的晶体结构,提高其性能。
退火处理在控制的温度下进行,以消除内部应力,改善材料的电子特性和机械性能。
关键工艺步骤
- 温度控制
在熔炼和合金化过程中,精确控制温度是至关重要的。过高或过低的温度都会影响合金的质量和均匀性。
- 环境控制
整个过程需在高度控制的环境中进行,以避免材料受到空气中水分或氧气的污染。
- 纯净度和均匀性
保持原料的高纯度是制备高质量锑化铟靶材的关键。同时,确保在熔炼和合金化过程中材料的均匀性也同样重要。
- 后处理检验
制备完成的锑化铟靶材需经过严格的质量检验,包括X射线衍射分析、电子显微镜检查等,以确保其满足相应的应用标准。
锑化铟靶材在半导体工业中的应用
半导体制造过程中的角色
- 红外探测器和传感器
锑化铟特别适用于红外波段的探测器和传感器。
它的高电子迁移率和窄能隙使其在低光照条件下具有出色的性能。
- 高频率和高速电子器件
在高频率应用中,锑化铟的高电子迁移率优势尤为明显,使其成为制造高速逻辑电路和高频振荡器的理想材料。
这些器件广泛应用于雷达、无线通信和高速数据处理等领域。
对电子设备性能的影响
锑化铟靶材的品质直接影响到最终半导体器件的性能。它的高纯度和均匀性决定了器件的电子特性,如载流子迁移率、阈值电压和噪声水平。
- 改进器件性能
使用高质量的锑化铟靶材可以显著提高半导体器件的性能,例如提高红外探测器的灵敏度和准确度。
在高速电子器件中,它能够减少延迟和增强信号传输效率。
- 提高器件的可靠性和耐久性
高纯度的锑化铟靶材可以降低半导体器件在长期运行中的退化速度,增强其稳定性和耐用性。
这在要求高可靠性的应用中,如航天和军事领域,尤为重要。
锑化铟靶材在特定行业的应用
光伏行业的应用
- 太阳能电池的性能提升
锑化铟的窄能隙特性使其在吸收太阳光谱的关键部分方面表现出色,这有助于提高太阳能电池的转换效率。
它在低照度环境下的高效能吸收特性,使其成为制造用于阴暗条件下的太阳能电池的理想材料。
- 创新太阳能技术的开发
研究人员正在利用锑化铟的独特特性来开发新型太阳能技术,如多结太阳能电池,这些电池能在不同的光谱范围内高效吸收光能。
显示技术行业的应用
- 红外成像技术
由于锑化铟的高电子迁移率和对红外光的高灵敏度,它被广泛用于制造红外摄像头和成像系统。
这些系统在夜视技术、热成像以及医疗成像等领域有着重要应用。
- 高分辨率显示器
锑化铟的应用还包括制造高分辨率的显示器件,特别是在需要高精度和高对比度的应用中。
它的优异性能使得这些显示器件在军事、航空航天和高端监控系统中尤为重要。
锑化铟靶材的性能优化
材料纯度的重要性
- 纯度对电子特性的影响
纯度较高的锑化铟靶材可以提供更好的电子迁移率和更低的电子噪声,这对于制造高性能的半导体器件至关重要。
杂质元素的存在可能会引入不必要的电荷载体散射,从而降低器件的效率和性能。
- 纯度对器件稳定性的影响
杂质水平的降低有助于提高半导体器件的热稳定性和耐久性。
在长期使用或高温环境下,高纯度的锑化铟能够更好地保持其性能,减少性能退化。
性能提升技术
- 改进制备工艺
采用更先进的熔炼和合金化技术来提高原料的混合均匀性和纯度。
优化退火和热处理过程,改善锑化铟靶材的晶体结构,提高其在半导体制造中的性能。
- 材料工程
通过材料工程方法,如掺杂技术,来调控锑化铟靶材的电子特性,以适应特定的应用需求。
利用纳米技术来改善靶材的微观结构,从而提升其整体性能。
- 质量控制和检测
在整个制备过程中实施严格的质量控制措施,以确保靶材的纯度和质量。
采用高精度的检测设备,如电子显微镜和X射线衍射仪,来评估靶材的质量和纯度。
锑化铟靶材与其他材料的比较
与传统靶材的对比
锑化铟靶材与其他传统靶材料相比,在多个方面展现出独特的优势,尤其在半导体和高科技领域的应用中。
- 电子特性的优势
相比于常见的硅或镓砷靶材,锑化铟具有更高的电子迁移率,这使得它在制造高速、高频率的电子器件方面更为优越。
它的窄能隙特性使得在红外探测和光伏应用中表现更加出色。
- 物理性质的差异
锑化铟的低熔点相对于硅和镓砷更易于处理,特别是在薄膜制备和高温工艺中。
它在低温条件下也能保持良好的电子特性,这在某些特定应用中是其他材料无法比拟的。
独特优势分析
- 红外应用中的独特地位
在红外频段,锑化铟的高灵敏度和快速响应能力使其成为理想的红外探测和成像材料。
其性能在医疗成像、夜视技术以及军事应用中尤为突出。
- 光伏应用中的高效能
在光伏领域,锑化铟因其能有效吸收太阳光谱关键部分而显示出更高的能量转换效率,特别是在低光照条件下。
- 环境适应性
锑化铟在极端温度和环境条件下的稳定性优于许多传统材料,这使得它在航天和军事领域的应用具有特别的价值。
