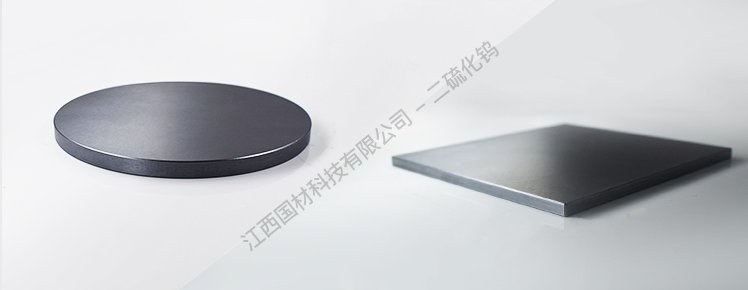

深度解析：二硫化钨靶材的性能、制备及未来发展前景

一、引言



二硫化钨（WS2）是一种具有较强吸引力的层状材料，具有音子和电子性质的独特调控，是众多材料研究领域的热点。近年来，其在光电、能源和环境等领域的应用取得显著成果，但仍需深入研究和优化。









二、材料详解



二硫化钨(WS2)是一种迷人的过渡金属硫化物，其独特的物理和化学特性使得它在科研和工业领域都有着重要的应用价值。为了让大家充分理解这种材料的特性和用途，下面将详细介绍WS2的基本特性、应用环境和生产条件。



- 基本特性

  WS2的结构以三明治形式呈现，其中钨(W)原子层被夹在两层硫(S)原子之间。这样的结构给WS2赋予了独特的性质。例如，这种结构可以调整WS2的电子特性，使其能够实现不同的电性状态。此外，WS2还具有高导热性、良好的耐腐蚀性以及出色的机械强度。



- 典型适用环境和用途

  将这些特性运用到实践中，WS2在多样的领域都有广泛的应用。在微电子领域，轻薄的WS2可以作为优秀的半导体材料，应用于制造高效的半导体设备。在光催化领域，WS2的优良的光吸收特性和较高的电子导通性使其成为一个有潜力的光催化材料。在电催化和能源储存领域，WS2也显示出了显著的优势。



- 生产和应用条件

  制备WS2需要特殊的生产条件，包括恰当的环境、高精度的温度和压力控制等。比如，通常的生产过程首先需要在真空或者惰性气氛下将硫和钨原料进行反应，这样才能合成出高质量的WS2。在此过程中，恰当的温度、压力和反应时长的控制显得尤为关键。同时，这一生产过程需要专门的设备支持，如真空炉，高纯度气体供应系统以及精密的温度控制器等。所以，制备WS2并不是一个简单的过程，需要精心的设计、正确的操作与耐心的等待。





三、制备条件与步骤



二硫化钨（WS2）的制备尽管需要一定的技术和专门的设备，但只要掌握了基本方法及其关键技术参数，依然可以在实验室环境中进行制备。以下是WS2生产的一些关键情况。



原料准备：

钨原料：可以选择使用钨粉或者钨片，建议用纯度高于99.99%的钨原料。

硫原料：硫粉的纯度也应选择高于99.99%，以保证反应的纯度和效果。



设备准备：

使用化学气相沉积（CVD）装置。在这个设备中，钨和硫将在腔室中进行加热并通过气体流动进行反应。这种设备通常配备了相应的真空泵、惰性气体源、流量计、气路阀门和温度控制系统等。

需要一个温度精度高、能到达1000℃以上的加热炉。



制备过程：

在真空或者惰性气体（通常是氩气或氮气）环境下将钨片或钨粉和硫粉放入CVD炉中。

确保所有的气体阀门关闭，打开真空泵，将CVD炉抽真空到设定的压力。

之后，在保持低压的环境下向CVD炉中输入惰性气体，以保护样品不被氧化。

设置CVD炉的温度，常用温度是600-1000℃，制备WS2一般需要700℃-900℃。温度需要在控制在一个较窄的范围内，以确保产品的一致性。

在反应过程中，持续向CVD炉中注入含有硫的气体，这一步通常需要几十分钟到几个小时。



后处理：

反应结束后，让炉子自然冷却到室温，避免冷却过快造成样品破裂。

冷却后，取出样品，使用适当的方法（通常是清洗或烘烤）去掉可能的杂质或其它反应副产品。

对得到的二硫化钨进行性质分析，确认其结构和性能。



这个过程中的许多参数，如：温度、压力、反应时间，都会直接影响到最终得到的二硫化钨的质量和性能。





四、应用案例



低维纳米器件：

例如，使用二硫化钨（WS2）作为二维转换金属电解质（TMDs）来开发新型场效应晶体管（FETs）。 WS2的优异性质如高电子迁移率和可调的带隙使得该材料在纳米级别的器件中能提供优异的电子性能。这种新型的FET的实现可以带来良好的开关行为和低的静态漏电流，对未来的纳米级电子产品如高性能微处理器等有着深远影响。



光学器件：

WS2可以被应用在高效率的光电转换器件，如光电二极管和激光二极管。其直接带隙特性和出色的光吸收性，可以增强设备的光响应和光电转换效率。例如，WS2可以制成光电二极管，靠曝光进行快速的阅读和写入，进一步提升数据存储和处理速度。



光伏领域：

WS2在开发新型的太阳能电池中也表现出色，特别在钙钛矿太阳能电池中，作为能带匹配优良的中间层，能大幅提升电池的光电转换效率和稳定性。



传感器：

由于WS2优异的光电性质和灵敏度，基于WS2的化学传感器用来检测甲醛、氮氧化物等环境污染物质已成为一种研究趋势。这种传感器具有高灵敏度、广的检测范围、低的能源消耗以及良好的稳定性。



催化作用：

WS2在水裂解催化中有应用潜力，其对氢演化反应（HER）尤其在碱性环境中具有很高的催化活性，有望开发出新型、低成本且高效的电催化制氢技术。





五、问题和挑战



制备过程的优化：

WS2的制备方法，包括化学气相沉积（CVD）、机械剥离等，通常需要相当高的温度和压力，生长过程缓慢，无法实现大规模生产。同时，设备投入成本高，这对工业级的规模化生产构成了挑战。因此，研究人员正在寻求新的合成方法，例如溶液处理、激光退火等，以简化制备过程，增加产量，并降低设备和工艺成本。



稳定性改进：

虽然WS2具备优秀的光电性能，但其在空气中的稳定性相对较差，易被氧气和水蒸气氧化和水解。这对其在长期使用和实际环境中的稳定性构成了挑战。研究人员正在针对这一问题进行深入研究，比如通过表面改性或封装技术来增强其稳定性。



环境友好性：

虽然WS2的性能优越，使其在众多领域都有广阔的应用前景，但其生产过程可能对环境造成污染，且其自身也存在一定的生物毒性。因此，从环保视角来看，需要发展更环保的WS2制备与回收处理技术。



界面优化：

WS2的电子特性与其周围环境密切相关，因此，制备过程中界面的控制是一大挑战。对这一问题的深入研究可以提升器件性能。



材料性能的全面理解：

虽然WS2的一些性能已经得到了广泛研究和应用，但仍有许多关于这种材料的物理性质和化学性质尚未被广泛理解和研究。更全面的理解和掌握WS2的性质有助于开拓其更广阔的应用领域。





六、未来发展前景



低维纳米材料二硫化钨WS2具有极高的研究价值和应用潜力。随着科技的不断进步和快速发展，可能会推动WS2更多的创新应用，特别是纳米技术、光电子技术和能源科技的进步可以为WS2提供更多的应用场景。预计未来WS2的研发会聚焦在优化制备工艺、提升器件性能、增强环境友好性等关键技术领域，以满足包括信息技术、能源技术、环境科技等多元化技术需求。全球众多研究机构和业界领袖看好WS2在各领域的未来应用，并期待将会发现更多新的应用领域。





七、结论与展望



总的来说，二硫化钨以其独特的物性和化性，尤其是在纳米尺度和光电领域的性能，展现出巨大的研究和应用前景。然而，无论是从技术还是从市场角度来看，还需要解决许多挑战，包括提高其稳定性、改善环境友好性以及拓宽其应用领域等。这需要我们综合采用纳米工程、材料科学、电子工程等多领域的技术以及跨学科的合作，以达到这些目标。
