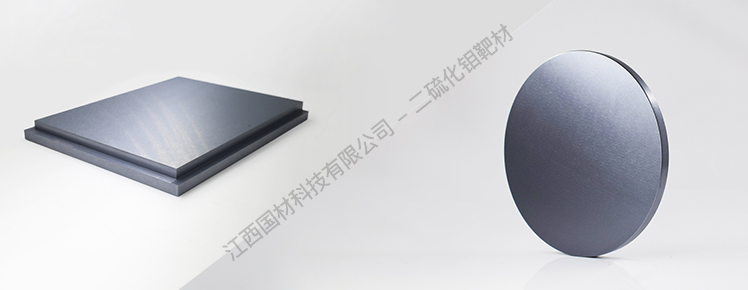

二硫化钼靶材:新世代薄膜制备材料的前沿应用与优势

1. 基本物理化学特性



二硫化钼(MoS2)作为一种重要的二维材料,具有许多引人注目的物理化学特性,这些特性不仅使其在科学研究中备受关注,也使其在实际应用中具有广泛的潜力。



  1. - 晶体结构与层状性质

  2. 二硫化钼的晶体结构呈层状排列,每一层由钼和硫原子交替排列而成,形成了一种类似石墨烯的二维结构。这种层状结构使得二硫化钼在纳米尺度下表现出许多独特的性质,如光学、电学和催化性质。



  1. - 密度与熔点

  2. 二硫化钼的密度约为4.8 g/cm³,这使得其在制备薄膜和涂层时能够保持相对较轻的质量。其熔点约为1185°C,这表明它具有良好的高温稳定性,适用于高温工艺和应用环境。



  1. - 电学性质

  2. 二硫化钼通常是一种半导体材料,其电学性质可以通过掺杂和厚度调控进行调整。在纳米尺度下,由于其二维结构,其电学性质可能会发生变化,呈现出量子尺寸效应。



  1. - 光学性质

  2. 二硫化钼在纳米尺度下呈现出卓越的光学性质,特别是在可见光和近红外光谱范围内。其吸收和发射光谱可用于制造光电子器件,如光传感器、光电二极管等。



  1. - 表面活性和催化性能

  2. 二硫化钼的表面具有丰富的活性位点,使其在催化领域表现出色。它在水分解、氢气生成等反应中作为催化剂具有潜力,这与其特殊的电子结构和化学性质有关。



  1. - 磁性和磁性性质

  2. 尽管二硫化钼本身不是磁性材料,但在特定条件下可以通过掺杂或合成过程引入磁性离子,从而实现磁性功能。这为其在磁性材料和存储领域的应用提供了潜在可能性。







2. 多领域应用



  1. - 光电子领域

  2. 在光学领域,二硫化钼薄膜可应用于激光器、光传感器和光电子器件中。其特殊的二维结构赋予了其独特的光学特性,有助于制造高效的光学元件。



  1. - 电子器件制造

  2. 二硫化钼在电子领域具有广泛的应用。在制造柔性电子器件方面,其薄膜可以作为半导体材料,用于制造柔性显示器、智能传感器等。



  1. - 表面涂层与润滑

  2. 由于其层状结构,二硫化钼在表面涂层和润滑方面表现出色。其可以应用于减少摩擦、耐磨涂层等,提升机械设备的性能。



  1. - 能源领域

  2. 在能源存储和转换领域,二硫化钼可作为电极材料,应用于超级电容器和锂离子电池等能源器件。



  1. - 催化剂

  2. 二硫化钼的表面化学性质使其在催化领域表现出色。它可以用于水分解、氢气生产等催化反应中。





3. 优势与特点



二硫化钼靶材以其独特的性质和特点,在各个应用领域中展现出许多优势,使其成为备受关注的材料之一。



  1. - 高纯度与稳定性

  2. 二硫化钼靶材制备过程中的高纯度确保了薄膜的纯净性,有助于维持材料性能的稳定性。高纯度的材料在各个领域,特别是在光学和电子器件领域中,具有重要作用。稳定的性能有助于保持设备的长期稳定运行。



  1. - 优异的热传导性能

  2. 二硫化钼具有出色的热传导性能,这使其成为热管理领域的理想材料。在电子器件中,能够高效地散热是关键,而二硫化钼的高热传导性有助于降低器件温度,提高性能和可靠性。



  1. - 二维结构的优越性质

  2. 二硫化钼的层状结构赋予其独特的性质,特别是在纳米尺度下。这使得它在光学、电子和催化领域具有广泛的应用前景。其二维结构可用于制备高效的光电子器件和催化剂,推动这些领域的技术发展。



  1. - 可调控的电学性能

  2. 由于二硫化钼是半导体材料,其电学性能可以通过掺杂和调控来改变。这使得它在电子器件制造中具有灵活性,可以用于制造不同类型的器件,从传感器到晶体管等。



  1. - 抗氧化和耐腐蚀性

  2. 二硫化钼在高温和恶劣环境下具有良好的抗氧化和耐腐蚀性能,这使其在高温工艺和极端条件下的应用更加可靠。这种特性使其在航空航天、能源等领域中具有潜在的应用前景。



  1. - 多样化的制备方法

  2. 制备二硫化钼靶材的方法多样,可以根据需要选择不同的制备方法来获得特定性质和形态的材料。这种多样性使二硫化钼适用于各种应用需求,从而扩展了其应用领域。





4. 制备方法



制备二硫化钼靶材的方法多种多样,每种方法都具有其特定的优势和适用范围,下面将介绍其中几种常见的制备方法:



  1. - 化学气相沉积(CVD)

  2. 化学气相沉积是一种常用的制备薄膜材料的方法,其中包括热CVD和等离子体增强CVD。在热CVD中,金属钼和硫化合物前体被加热以生成气体,然后在基底上沉积形成二硫化钼薄膜。等离子体增强CVD利用高能粒子激发前体气体分解,增加了薄膜的致密性和附着力。



  1. - 磁控溅射

  2. 磁控溅射是一种通过高速撞击金属靶材以生成薄膜的方法。在高真空环境中,靶材表面的金属被离子轰击并释放出,然后在基底表面形成薄膜。这种方法可以控制薄膜的组分和厚度,适用于大面积薄膜制备。



  1. - 水热法

  2. 水热法是一种在高温高压水溶液中制备材料的方法。通过控制反应条件,可以合成出具有特定形貌和结构的二硫化钼纳米材料。这种方法对于制备纳米级材料和特殊形状的材料具有优势。



  1. - 硫化物转化法

  2. 硫化物转化法是利用硫化物前体与金属钼反应生成二硫化钼的方法。通常将金属钼和硫化合物一起加热,通过反应生成二硫化钼。这种方法可用于制备各种形式的二硫化钼材料。



  1. - 粉末冶金法

  2. 粉末冶金法通过钼粉和硫粉的高温反应和烧结,制备出二硫化钼块材料。这种方法适用于大面积制备,制得的材料通常具有良好的致密性和均匀性。



  1. - 热压法和烧结法

  2. 热压法和烧结法通过高温高压下使粉末坯体结合,制备高质量的二硫化钼靶材。这些方法可获得致密、均匀且具有优越性能的材料。
  3.



5. 应用前景与趋势



二硫化钼靶材以其独特的物性和多功能特点,正逐渐扩展其应用领域。以下是二硫化钼在不同领域的应用前景和趋势:



  1. - 新能源领域
  2. 随着可再生能源的发展,二硫化钼在新能源领域具有巨大潜力。它可用作电极材料,应用于超级电容器和锂离子电池中,提高能量密度和循环稳定性。此外,二硫化钼也在储氢材料、光催化水分解等领域显示出催化和能源转换的应用潜力。



  1. - 电子信息技术
  2. 二硫化钼在电子信息领域的应用前景广阔。其在柔性电子器件、传感器、光电子器件等方面的应用越发引人关注。由于其优异的电学性质和光学性能,它可用于制造高性能的晶体管、光电二极管等电子器件,同时也有望在量子技术等领域发挥作用。



  1. - 光学与光电子领域
  2. 二硫化钼因其特殊的二维结构,成为光学和光电子领域的热门研究对象。它在激光器、光传感器、光调制器等光学器件中的应用前景广泛。此外,基于二硫化钼的光子学器件,如光波导、光调制器等,还可能在高速通信和光量子计算等领域发挥作用。



  1. - 表面涂层与润滑
  2. 二硫化钼由于其层状结构和良好的耐磨性,被广泛应用于表面涂层和润滑领域。它可以用于制备高性能的摩擦材料、润滑剂,降低机械设备的能耗和磨损,提高其寿命和效率。



  1. - 催化和化学反应
  2. 二硫化钼在催化领域具有潜力,可应用于水分解、氢气生成、氮气还原等重要催化反应。其表面的活性位点和特殊的电子结构使其成为催化剂研究的热点。随着对清洁能源和环境友好技术的需求增加,二硫化钼在催化领域的应用将持续受到关注。
